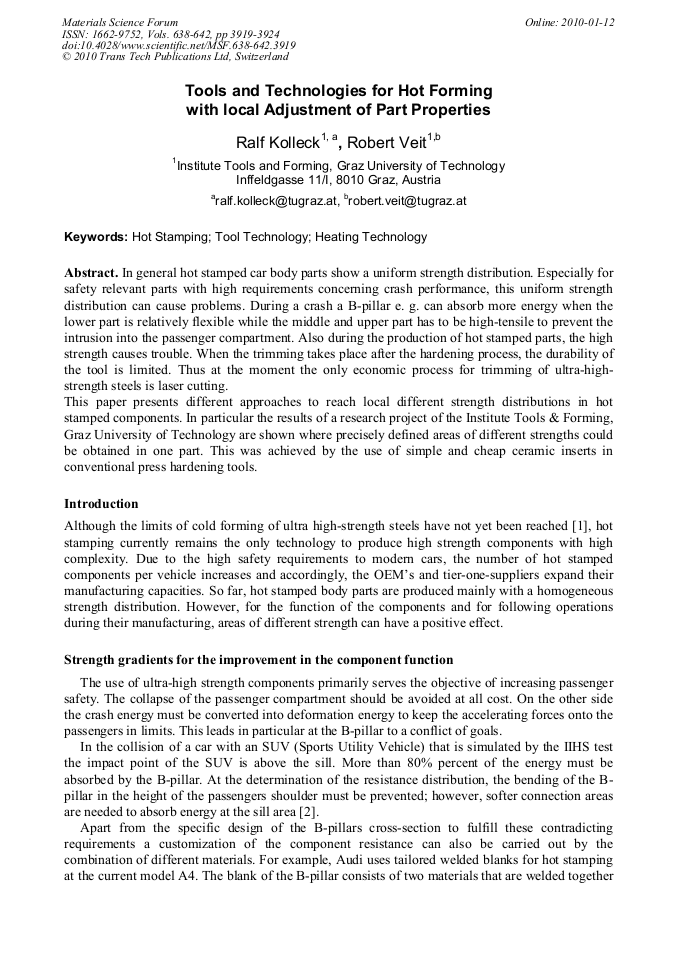

Tools and Technologies for Hot Forming with Local Adjustment of Part Properties

Abstract:

In general hot stamped car body parts show a uniform strength distribution. Especially for safety relevant parts with high requirements concerning crash performance, this uniform strength distribution can cause problems. During a crash a B-pillar e. g. can absorb more energy when the lower part is relatively flexible while the middle and upper part has to be high-tensile to prevent the intrusion into the passenger compartment. Also during the production of hot stamped parts, the high strength causes trouble. When the trimming takes place after the hardening process, the durability of the tool is limited. Thus at the moment the only economic process for trimming of ultra-high-strength steels is laser cutting. This paper presents different approaches to reach local different strength distributions in hot stamped components. In particular the results of a research project of the Institute Tools & Forming, Graz University of Technology are shown where precisely defined areas of different strengths could be obtained in one part. This was achieved by the use of simple and cheap ceramic inserts in conventional press hardening tools.

• Periodical: Materials Science Forum (Volumes 638-642)
• Pages: 3919-3924
• DOI: https://doi.org/10.4028/www.scientific.net/MSF.638-642.3919
• Online since: January 2010
• Authors: Ralf Kolleck, Robert Veit
• Keywords: Heating Technology, Hot Stamping, Tool Technology

References

[1] Kolleck, R.; Danzinger, H.: Innovative und wirtschaftliche Werkzeugtechnologien für die Verarbeitung von ultrahöchstfesten" Bauteilen. 8. Europäische Automobil-Umformkonferenz "Das Presswerk im Wandel der Anforderungen, 27. - 28. September 2007, Bad Nauheim/Frankfurt.

[2] Kolleck, R.; Veit, R.; Schönberger, G.: Konstruktion und Fertigungsverfahren für den funktionsoptimierten Leichtbau mit leistungsfähigen Stahlwerkstoffen. In: EFB-Tagungsband: Neue Wege zum wirtschaftlichen Leichtbau. EFB, Hannover (2007).

[3] Koglin, K.; Seehafer, G.: The new AUDI A4 Body - Design and Production. In: Proceedings of the 26th European Car Body Conference, 26. -27. 02. 2008, Bad Nauheim, S. 113 - 131.

[4] Kolleck, R. et al.: Increasing the Lifetime of Blanking Tools to cut MSW 1200. In: Proceeding of the 2006 IDDRG Conference, 19 - 21. 06. 2006, Porto, Portugal, S. 333 - 339.

[5] Benteler AG: B-Säule für ein Kraftfahrzeug. Deutsche Gebrauchsmusterschrift DE20014361U1, Deutsches Patentamt München, 16. 11. (2000).

[6] Krogmeier, J., Reinhold, P., Böke, J.: Verfahren zur Herstellung eines Formbauteils mit mindestens zwei Gefügebereichen unterschiedlicher Duktilität und Durchlaufofen hierfür. Deutsche Patentschrift DE10256621B3, Deutsches Patentamt München, 15. 04. (2004).

[7] Wagner, R.: Die neue VW Tiguan-Karosserie in Entwicklung und Produktion. In: Proceedings of the 26th European Car Body Conference, 26. -27. 02. 2008, Bad Nauheim, S. 436 - 460.

[8] Benkowski, G.: Induktionserwärmung, Verlag Technik, Berlin, (1990).

[9] Lundström, E.: Verfahren zur Herstellung von Stahlblechprodukten, Deutsche Patentschrift DE19723655B4, Deutsches Patentamt München, 31. 05. (2007).
