Development of Timber-Wood Lightweight Concrete-Glass Composite for Multi-Story Façades

Abstract:

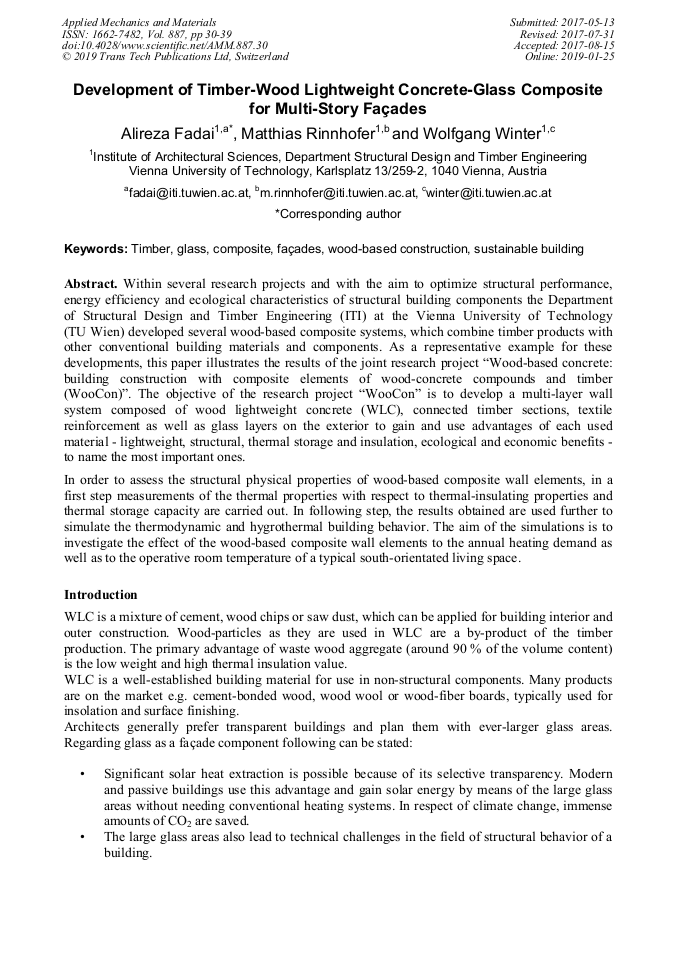

Article Preview

Within several research projects and with the aim to optimize structural performance, energy efficiency and ecological characteristics of structural building components the Department of Structural Design and Timber Engineering (ITI) at the Vienna University of Technology (TU Wien) developed several wood-based composite systems, which combine timber products with other conventional building materials and components. As a representative example for these developments, this paper illustrates the results of the joint research project “Wood-based concrete: building construction with composite elements of wood-concrete compounds and timber (WooCon)”. The objective of the research project “WooCon” is to develop a multi-layer wall system composed of wood lightweight concrete (WLC), connected timber sections, textile reinforcement as well as glass layers on the exterior to gain and use advantages of each used material - lightweight, structural, thermal storage and insulation, ecological and economic benefits - to name the most important ones. In order to assess the structural physical properties of wood-based composite wall elements, in a first step measurements of the thermal properties with respect to thermal-insulating properties and thermal storage capacity are carried out. In following step, the results obtained are used further to simulate the thermodynamic and hygrothermal building behavior. The aim of the simulations is to investigate the effect of the wood-based composite wall elements to the annual heating demand as well as to the operative room temperature of a typical south-orientated living space.

Info:

Periodical:

Edited by:

Ulrich Pont, Matthias Schuss and Ardeshir Mahdavi

Pages:

30-39

Citation:

A. Fadai et al., "Development of Timber-Wood Lightweight Concrete-Glass Composite for Multi-Story Façades", Applied Mechanics and Materials, Vol. 887, pp. 30-39, 2019

Online since:

January 2019

Export:

Price:

$41.00

* - Corresponding Author

[1] J. Hamm, Tragverhalten von Holz und Kolzwerkstoffen im statischen Verbund mit Glas, EPF Lausanne: Doctoral Thesis, (2000).

[2] K. Kreher, Tragverhalten und Bemessung von Holz-Glas-Verbundträgern unter Berücksichtigung der Eigenspannungen im Glas, Lausanne: EPF Lausanne, (2004).

[3] P. Niedermaier, Holz-Glas-Verbundkonstruktionen: Ein Beitrag zur Aussteifung von filigranen Holztragwerken, TU Munich: Doctoral Thesis, (2005).

[4] T. Edl and K. Schober, Statisch wirksame Holz-Glas-Verbundkonstruktionen, Vienna: Holzforschung Austria, (2005).

[5] G. Neubauer and K. P. Schober, Holz-Glas-Verbundkonstruktionen, Forschungsbericht, Vienna: Holzforschung Austria, (2008).

[6] M. Stepinac, V. Rajčić and R. Žarnić, Timber-structural glass composite systems in earthquake environment,, Građevinar 68/3.

[7] M. Premrov and V. Žegarac Leskovar, The advantages of wood in positive-energy construction,, in 5èrne Forum International Bois Construction FBC, (2015).

[8] W. Hochhauser, Ein Beitrag zur Berechnung und Bemessung von geklebten und geklotzen Holz-Glas-Verbundscheiben, Technical University of Vienna: Doctoral Thesis, (2011).

[9] A. Fadai, M. Rinnhofer and W. Winter, Experimentelle Untersuchung des Langzeitverhaltens von verklebten Holz-Glas-Verbundkonstruktionen,, in Glasbau 2015, Dresden, Ernst & Sohn, 2015, pp.339-349.

DOI: https://doi.org/10.1002/stab.201590091

[10] A. Fadai, F. Nicklisch and M. Rinnhofer, Timber-Glass Composites: Long-term behavior,, in Proceedings of the World Congress of Timber Engineering 2016, Vienna, (2016).

[11] T. Edl, Verbundelement aus Glas,. Austria Patent AT 502 470 B1, 06 07 (2005).

[12] W. Hochhauser, W. Winter and K. Kreher, Holz-Glas-Verbundkonstruktionen: Berechnung und Bemessungskonzept, Vienna: Technical University of Vienna, (2011).

[13] W. Hochhauser, Verbundkonstruktion aus einer Glasscheibe und einer Rahmenkonstruktion,. Vienna Patent AT 511 373 B1, (2013).

[14] M. Rinnhofer, Load-bearing timber-glass composites with a special focus on the long-term behavior of silcone bond lines, Wien: Dissertation, TU Wien, (2017).

[15] Parlament der Republik Österreich, Bericht des Umweltausschusses über die Regierungsvorlage (1193 und Zu 1193 der Beilagen): Übereinkommen von Paris,, Parlamentsdirektion, Wien, (2016).

[16] Alireza Fadai & Wolfgang Winter, Ressourceneffiziente Konstruktionen in Holzleichtbeton‐Verbundbauweise,, Bautechnik 91, pp.753-763, 10 (2014).

DOI: https://doi.org/10.1002/bate.201300090

[17] ÖNORM B 6022: Dämmstoffe für den Wärme- und/oder Schallschutz im Hochbau - Holzspan-Dämmplatten WS, WSD und Holzspan-Mehrschicht-Dämmplatten WS-C, WSD-C, (2009).

[18] ÖNORM EN ISO 8990: Wärmeschutz - Bestimmung der Wärmedurchgangseigenschaften im stationären Zustand - Verfahren mit dem kalibrierten und dem geregelten Heizkasten (ISO 8990:1994), (1996).

[19] VELOX Werk GesmbH,, Juni 2015. [Online]. Available: http://www.velox.at.

[20] A. Wagner, Energieeffiziente Fenster und Verglasungen, Fraunhofer Irb Stuttgart, (2013).

[21] A. S. Institute, OIB-Richtlinie 6, NAT-T13, (2009).

[22] ÖNORM B 8110-3: Wärmeschutz im Hochbau - Teil 3: Vermeidung sommerlicher Überwärmung, (2012).

[23] J. Hamm, Development of timber-glass prefabricated structural elements,, IABSE Symposium Report (Vol. 85, No. 10), pp.41-46, January (2001).

DOI: https://doi.org/10.2749/222137801796348340

[24] K. Kreher and J. Natterer, Timber-Glass Composite Girders for a Hotel in Switzerland,, Structural Engineering International (Vol. 14. No. 2), pp.46-54, (2004).

DOI: https://doi.org/10.2749/101686604777963964

[25] H. Kreuzinger and P. Niedermaier, Glas als Schubfeld,, in Karlsruher Tage, Karlsruhe, (2005).

[26] K. Kreher and W. Hochhauser, Berechnung von nachgiebigem Verbund: Von der exakten zur Näherungslösung - Theorie und Praxis,, in 41. SAH-Fortbildungskurs, Weinfelden, (2009).

[27] F. Weissensteiner, Holz-Glas-Verbundkonstruktionen im Einsatz an thermischen Pufferzonen. Prototypischer Einsatz am Beispiel eines Anbaus., Vienna: Technical University of Vienna, (2013).

[28] OIB Richtlinie 6: Energieeinsparung und Wärmeschutz, (2015).

[29] ÖNORM EN 13786: Wärmetechnisches Verhalten von Bauteilen - Dynamisch-thermische Kenngrößen - Berechnungsverfahren (ISO/DIS 13786:2015), (2009).
